GE Measurement & Control

Pressure Sensors | High Performance Druck Product, 압력/레벨센서

UNIK 5000     | Druck High Performance Pressure Sensor

  • 압력범위: 70mbar ~ 700bar
  • 정확도: 산업버전(±0.2%), 향상버전(±0.1%), 프리미엄버전(±0.04%)
  • 안정도: ±0.05% FS typical
  • 온도범위: – 55°C ~ +125°C
  • IP ( Nema 4)등급
  • 출력선택 가능: mV, mA, V (0~5V, 1~6V, 0~10V)
  • 다양한 전기 & 입력 커넥터 옵션

DATASHEET 한글브로셔

UNIK 1000     | Druck Low Cost Pressure Sensor

  • 압력범위: 1bar ~ 50bar
  • 정확도: ±0.25%
  • 장기 안정도: ±0.1% FS/YEAR TYPICAL
  • 온도범위: -40°C ~ +80°C
  • 4-20mA, 0 to 1 0V 3-wire 출력
  • 컨넥터 옵션: G1/4 Female, 1/4 NPT Female, 1/4NPT Male

DATASHEET Drawing

1800 Series     | Druck High performance Level Pressure Sensor

  • 정수 액체 측정
  • 압력범위: 최대 600mH20
  • 17.5mm 티타늄 구조
  • 4 to 20mA output
  • 정확도 0.06% FS

DATASHEET

DPS 5000     | Digital Pressure Sensing Platform

  • 0 mbar에서 100 bar 범위
  • 총 정확도 ± 0.1 % FS
  • 스테인레스 스틸 구조
  • 3V 공급 전압
  • 저전력
  • I²C 디지털 버스 출력
  • 수면 / 대기 모드
  • 위험 지역 인증
  • 뛰어난 장기 안정성

DATASHEET

RPS / DPS 8000     | High Accuracy Resonant Pressure Sensor

  • GE TERPS 신기술로 센싱소자 설계
  • 고정확도: ±0.01% FS
  • 고안정도: ±100 ppm FS/year
  • 출력선택: TTL and Diode, RS-232, RS-485
  • 보상 온도 범위에서 ±0.01% FS의 높은 정밀도 실현
  • 연간 ±100 ppm FS의 높은 안정성
  • 2 bar (30 psi) ~ 70 bar (1000 psi) 절대 압력 범위
  • -40°C ~ +85°C (-40°F ~ 185°F)의 넓은 온도 범위
  • 매체 분리 구조로 열악한 환경에서 사용하기 적합
  • 다중 출력 구성, TTL 및 다이오드, RS-232 및 RS-485
  • 특정 요건에 맞게 다양한 압력과 전기 연결부 선택

DATASHEET

Test & Calibration Equipment | Pressure Calibrator, Portable, Handheld

DPI880     | Druck Multi-function Calibrator (주파수 및 펄스 공급 및 판독)

  • mA, mV, ohm, 주파수 및 펄스 공급 및 판독
  • RTD 8개 및 서모커플 12개 시뮬레이션 및 판독
  • 10 inH2O ~ 10,000 psi (25 mbar ~ 700 bar) 범위의 32가지 IDOS® 압력 모듈
  • 동시 이중 판독 기능
  • 자동 스위치 검사 및 압력 누출 검사
  • 24 V 루프 전원 공급 장치

DATASHEET MANUAL

DPI842     | Druck Frequency Calibrator / Loop Calibrator (주파수 교정기)

  • 최신 주파수 미터와 0.1V ~ 24V 웨이브 폼 제너레이터
  • 0.01Hz ~ 50kHz 측정 및 소싱
  • 사인, 스퀘어, 삼각 웨이브 폼, mA 측정, 스위치 테스트 및 24V 루프파워
  • HART 루프 레지스터
  • 견고한 전천후 설계
  • 편리함, 한 손 조작 가능
  • 안전 그립, 충격방지, 탄성 재질 충격흡수

DATASHEET

DPI832     | Druck Electrical Loop Calibrator (전압전류 교정기)

  • 듀얼 리딩 지원
  • 24V 루프 서플라이
  • Large backlight display, menu driven interface
  • Hart Loop resistor
  • 높은 내구성 및 전천후 설계
  • 콤팩트, 간편한 사용, 높은 휴대성
  • 편리함, 한 손 조작 가능
  • 그립 안정성, 충격 방지, 탄성 보호소재

DATASHEET

DPI822     | Thermocouple Loop Calibrator (열전대교정기)

  • 고성능, 저비용
  • 열전쌍 측정 및 소스
  • 고급 냉 접점 보상
  • 온도 테스트 및 유지 보수
  • 송신기 보정
  • 루프 설정 및 진단
  • 스위치 확인

DATASHEET

DPI812     | Druck RTD Calibrator (RTD 교정기)

  • 고성능, 저비용
  • 측정 및 근원 RTD
  • 2,3 및 4 와이어 자동감지
  • 온도 테스트 및 유지 보수
  • 송신기 보정
  • 루프 설정 및 진단
  • 스위치 확인

DATASHEET

DPI800/802     | Druck Pressure Indicator / Loop Calibrator

  • 25 mbar ~ 700 bar의 범위
  • 단일 또는 이중 범위 구성
  • 압력 테스트 및 유지 보수
  • 송신기 보정
  • 루프 설정 및 진단
  • 스위치 확인

DATASHEET

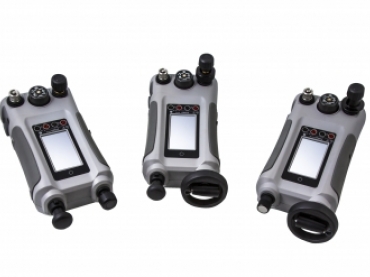

DPI612 Flex Series     | Range Flexible Pressure Calibrators

  • 압력 레퍼런스에 따라 변경 가능한 Flexible High accuracy pressure calibrator
  • 95%진공부터 1000bar 까지 압력을 생성 (유압/공압 선택가능)
  • 0.0185%FS 정확도
  • Quick to fit : leak 없이 피팅 가능한 어댑터/호스시스템 제공

DATASHEET MANUAL

DPI611     | Handheld Pressure Calibrator (휴대용 압력 교정기)

    • 휴대용 압력 교정기
    • DPI610/615시리즈 대비 50% 작아진 크기, 33% 가벼워진 무게
    • 2배 향상된 정확도
    • 단순한 터치스크린 인터페이스
  • 측정 결과의 문서화 및 교정 소프트웨어와의 인터페이스

DATASHEET MANUAL

DPI620 Genii Series     | Portable Multi-function Calibrator (휴대용 다기능 교정기)

  •  다기능교정기
  • Sources and reads : mA , mV , V , ohms , frequency
  • 32 압력 modules : 10 in H2O~ 15,000 psi / 25mbar ~ 1000 bar
  • 탈부착 압력 모듈
  • HART / Fieldbus Communicator
  • 24V loop power supply

DATASHEET

DPI104     | Druck Digital Test Gauge

  • 선택 가능한 압력 단위 11개
  • 풀 스케일의 0.05% 정확도
  • 압력 범위 10~20,000 psi (1400 bar)
  • 5자리 해상도의 크고 읽기 쉬운 디스플레이
  • 압력 스위치 검사, 최소/최대, 테어 및 경보 기능
  • 0~5 V 아날로그 출력

DATASHEET MANUAL

PACE5000     | 1채널 자동압력교정기 모듈형

  • 세계 최고의 고속 압력 컨트롤 및 정밀 측정
  • 가격 대비 우수한 성능의 경제적인 1채널 압력 컨트롤러
  • Range: 25mbar 부터 최대 210bar (게이지압/절대압)
  • 원하는 정밀도 선택: 최대 0.005% Rdg +0.005% FS (3종류)
  • 터치스크린과 다양한 통신(RS232, IEEE, Ethernet, USB) 기본구성

DATASHEET MANUAL

PACE6000     | 2채널 자동압력교정기 모듈형

  • 세계 최고의 고속 압력 컨트롤 및 정밀 측정
  • 최대 2채널까지 원하는 Range 모듈 선택 가능
  • Range: 25mbar 부터 최대 210bar (게이지압/절대압)
  • 원하는 정밀도 선택: 최대 0.005% Rdg +0.005% FS (3종류)
  • 터치스크린과 다양한 통신(RS232, IEEE, Ethernet, USB) 기본구성

DATASHEET MANUAL

PACE1000     | 다채널 정밀 압력 측정기

  • 최대 3개 채널 압력을 동시에 표시
  • Range: 25mbar 부터 최대 210bar 게이지압 / 1000bar 절대압
  • 원하는 정밀도 선택: 최대 0.005% Rdg +0.005% FS (3종류)
  • Data logging 기능 탑재 (장시간 압력 측정값 모니터닝)
  • 고해상도 터치스크린과 다양한 통신(RS232, IEEE, Ethernet, USB) 기본구성

DATASHEET MANUAL

DPI705     | 휴대용 압력 인디케이터

  • 0~70 mbar 범위부터 700 bar까지의 범위 지원
  • 16개의 압력 단위
  • 기압 버전
  • 내충격성, 유형12/IP54에 따른 밀폐
  • 누출 검사, 테어, 최대/최소 및 필터
  • 공압 및 유압 수동 펌프 옵션

DATASHEET MANUAL

FUTEK Pressure Sensors (퓨텍 압력센서)

Pressure Sensors manufactured in US by FUTEK Advanced Sensor Technology (AST), one of a handful of companies producing high quality pressure sensors, using metal foil strain gauge technology.

Unit Calculator (환산표)
application (적용사례)

PFP350

300, 500, 1000, 3000, 5000, 7500, 10000 PSI

Female Port

DATASHEET

PFT510

225, 750, 1450, 2175, 3000, 7500, 10000 PSI

Flush Mount Diaphragm

DATASHEET

PMP300

15, 25, 100, 200, 300, 500, 1000, 2000, 3000, 5000, 10000 PSI, 15, 25, 50, 100, 200 PSIA, -1 Bar

OEM

DATASHEET

PMP410

100 in, 5, 10, 15, 25, 60, 100, 150, 300, 500, 1000, 2000, 3000, 5000, 10000 PSI, 15 PSIA

OEM

DATASHEET

PMP450

50 in, 25, 250 PSIA

Industrial

DATASHEET

PMP927 (N/A)

15 PSIA

Male Port Pressure (0.5~4.5 VDC)

DATASHEET

Stellar Technology Pressure Sensors (스텔라 테크놀로지)

Differential Pressure Transducer and Transmitters / Flush Diaphragm Pressure Transducers and Transmitters / Aerospace Pressure Transducers and Transmitters

Unit Calculator (환산표)
In-Stock 압력센서

 ModelDescriptionRanges(PSI)Pressure ReferenceAccuracy %FSOCRT(°F)HermeticmV/VAmplifiedDigital
LS SeriesIndustrial Pressure Transducers and Transmitters7~20,000G,A, Sealed± 0.20% FSO (standard accuracy)
± 0.10% FSO (high accuracy)
-30~+170Hermetically sealed in laser welded stainless steel housings (IP 67/68)3mV/V0-5 Vdc, 4-20 mA (2-wire or 3-wire)
GT160High Accuracy Pressure Transducer15~50,000G, A, V, C0.10%-30~+170Yes2mV/V
GT16XXHigh Accuracy Pressure Transmitter5~50,000G, A, V, C0.10%-30~+1700~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
GT180Standard Accuracy Pressure Transducer50~50,000G, A, V, C0.25%+30~+1703mV/V
GT18XXStandard Accuracy Pressure Transmitter5~50,000G, A, V, C0.25%+30~+1700~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
IT20XXHigh Accuracy Pressure Transmitter5~50,000G, A0.05%-30~+1700~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
GT270Improved Accuracy Pressure Transducer150~50,000G, A, V, C0.15%-30~+1703mV/V
GT27XXImproved Accuracy Pressure Transmitter5~50,000G, A, V, C0.15%-30~+1700~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
 ModelDescriptionRanges(PSI)Pressure ReferenceAccuracy %FSOCRT(°F)HermeticmV/VAmplifiedDigital
DT140High Line Pressure Transducer5~500D0.25%-10~+1603mV/V
DT14XXHigh Line Pressure Transmitter1~500D0.25%-10~+1600~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
DT190Smaller Size Pressure Transducer50~40,000D0.25%+30~+1301.5mV/V
DT19XXSmaller Size Pressure Transmitter50~40,000D0.25%/0.10%+30~+130Yes0~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
 ModelDescriptionRanges(PSI)Pressure ReferenceAccuracy %FSOCRT(°F)HermeticmV/VAmplifiedDigital
FT110Subminiature Pressure Transducer100~5,000G0.50%+30~+130Yes1~2mV/V
FT11XXSubminiature Pressure Transmitter100~5,000G0.50%+30~+1300~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
FT260Miniature Pressure Transducer2,000~10,000G, A0.50%-65~+2503mV/V
FT26XXMiniature Pressure Transmitter500~10,000G0.50%-30~+1700~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
FT290Insensitive to Torque Sensing Diaphragm2,000~10,000G, A0.50%-65~+2503mV/V
FT29XXInsensitive to Torque Sensing Diaphragm50~10,000G, A0.50%-30~+1700~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
FT31XXFlush Diaphragm Mates with Tri-Clover Clamps50~600G0.25%0~+2000~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
 ModelDescriptionRanges(PSI)Pressure ReferenceAccuracy %FSOCRT(°F)HermeticmV/VAmplifiedDigital
GT100Replaceable Diaphragm Pressure Transducer200~20,000GL = ± 0.25%. H = ± 0.25%. R = ± 0.10%-30~+1703mV/V
GT10XXReplaceable Diaphragm Pressure Transmitter15~20,000G, AL = ± 0.25%. H = ± 0.25%. R = ± 0.10%-30~+1700~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
ST120General Purpose Pressure Transducer15~40,000G, AL = ± 0.20%. H = ± 0.20%. R = ± 0.10%-65~+250Yes3mV/V
ST130Space Rated Pressure Transducer15~40,000AL = ± 0.20%. H = ± 0.20%. R = ± 0.10%-65~+250Yes3mV/V
ST1300Space Rated Pressure Transmitter5~40,000AL = ± 0.20%. H = ± 0.20%. R = ± 0.10%-60~+200Yes0-5 Vdc
ST150General Purpose Pressure Transducer15~2,000A, SL = ± 0.20%. H = ± 0.20%. R = ± 0.10%-65~+250Yes3mV/V
ST15XXGeneral Purpose Pressure Transmitter5~2,000A, SL = ± 0.20%. H = ± 0.20%. R = ± 0.10%-65~+250Yes0~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
ST350General Purpose Pressure Transducer200~40,000G, A, V, CL = ± 0.20%. H = ± 0.20%. R = ± 0.10%-65~+250Yes3mV/V
ST35XXGeneral Purpose Pressure Transmitter50~40,000G, A, V, CL = ± 0.20%. H = ± 0.20%. R = ± 0.10%-65~+250Yes0~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
GT200Cleanable Pressure Cavity Pressure Transducer1~20,000G, AL = ± 0.20%. H = ± 0.20%. R = ± 0.10%-30~+1703mV/V
 ModelDescriptionRanges(PSI)Pressure ReferenceAccuracy %FSOCRT(°F)HermeticmV/VAmplifiedDigital
GT320High Capacity Pressure Transducer20,000~100,000G, A0.25%-30~+1703mV/V
GT32XXHigh Capacity Pressure Transmitter20,000~100,000G, A0.25%-30~+1700~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
 ModelDescriptionRanges(PSI)Pressure ReferenceAccuracy %FSOCRT(°F)HermeticmV/VAmplifiedDigital
GT2250CSA approved Intrinsically Safe pressure transmitter5~40,000G0.25% / 0.10%+30~+1304~20mA
GT23XXATEX approved flameproof pressure transmitter500~20,000G0.25% / 0.10%+30~+1300~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
GT2450ATEX approved Intrinsically Safe pressure transmitter5~40,000G0.25% / 0.10%-30~+1704~20mA
GT25XXCSA approved explosion proof pressure transmitter5~40,000G0.25% / 0.10%+30~+1300~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
 ModelDescriptionRanges(PSI)Pressure ReferenceAccuracy %FSOCRT(°F)HermeticmV/VAmplifiedDigital
GT21XXGeneral Purpose pressure transmitter5~40,000G0.25% / 0.10%+30~+1300~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
GT21XXDual Output, Subsea Wellbore Pressure and Temperature Sensors5,000~20,000G±0.20
Temperature Accuracy: ±1% (or 1.2 °F)
4-20 mACANbus, Modbus, RS-232, RS-485
 ModelDescriptionRanges(PSI)Pressure ReferenceAccuracy %FSOCRT(°F)HermeticmV/VAmplifiedDigital
1502 Hammer UnionCSA & ATEX approved intrinsically safe pressure transducer5,000~20,000G0.2%-40~+1854~20mA
1502 Explosion Proof Hammer UnionCSA & ATEX approved explosion proof pressure transducer5,000~20,000G0.2%-40~+1850~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
2202 Hammer UnionCSA & ATEX approved intrinsically safe pressure transducer5,000~20,000G0.2%-40~+1854~20mA
2202 Explosion Proof Hammer UnionCSA & ATEX approved explosion proof pressure transducer5,000~20,000G0.2%-40~+1850~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
PT36XX Subsea Wellbore SensorAPI flanges Oilfield Press./Temp. transducer5,000~15,000G1% TEB+30~+3004~20mACANbus, RS485
Nitrogen PumpingOilfield Press./Temp. transducer Cryogenic Applications200~40,000G0.25%-320~+140Yes4~20mACANbus, RS232, RS485
 ModelDescriptionRanges(PSI)Pressure ReferenceAccuracy %FSOCRT(°F)HermeticmV/VAmplifiedDigital
PT170Dual Press./Temp. transducer5~20,000G, A, V, C0.25% / 0.10%-30~+170Yes3 mV/V
PT17XXDual Press./Temp. transmitter5~20,000G, A, V, C0.25% / 0.10%-30~+170Yes0~5Vdc, 0~10Vdc, 4~20mACANbus, RS232, RS485
 ModelDescriptionRanges(PSI)Pressure ReferenceAccuracy %FSOCRT(°F)HermeticmV/VAmplifiedDigital
PRO8100Strain Gage Hand Held Battery Powered Display

SENSATA Pressure Sensors & Switches (센사타)

General Pressure Sensors | Industrial , Industrial Low Cost, Hermetic

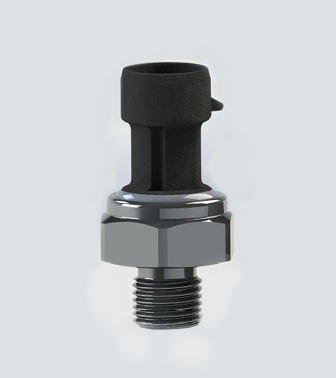

35CP Series     | Industrial Pressure Transducer

  • Enhanced accuracy over wide operating range.
  • Housing options are compatible with most media
  • EMC protection to 100 V/m
  • Broad operating temp. range (-40℃ to +135℃ )
  • Exceptional shake and vibration tolerance
  • Overvoltage and reverse polarity protection
  • Small size and simple installation
Datasheet

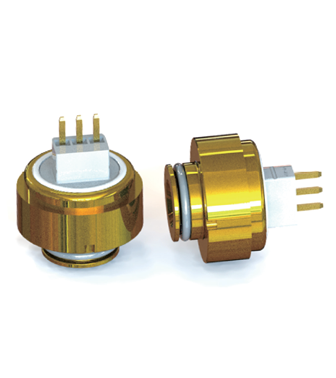

36CP Series     | Industrial Low Cost Pressure Transducer

  • Product Features
  • Competetive Cost with good reliability
  • Mature design and process for high volume
  • Good EMC/ESD performance
  • Small size, easily mounting
  • Wide operating temperature range(-20℃~100℃)
Datasheet

MSG Pressure Sensors | Silicon MEMS Strain Gage Technology (MSG)

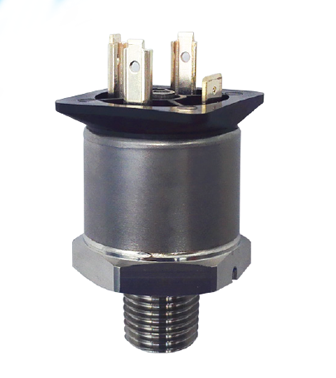

PTE7000     | MSG (silicon MEMS strain gage technology) Pressure Sensor

  • Highly configurble
  • High accuracy
  • Stain steel housing
  • Hermetically sealed pressure port
  • Wide temperature range
Datasheet

HVAC & Refrigeration Pressure Sensors | Commercial refrigeration, Heat Pumps

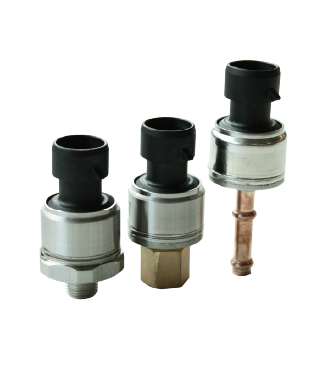

2HMP Series     | HVAC & Refrigeration Pressure Sensor

  • Rugged seal ideal for outdoor environments
  • Industry leading accuracy over broad temperature range
  • Electrical isolation helps protect against electrical shocks or equipment damage
  • Media isolation prevents abnormal operation during thermal shock
  • Media and electrical isolation protects against thermal and electrical shock
  • Outstanding EMC/ESD performance
  • Low cost design for OEM applications
  • MEMS sensing technology
  • Integrated connector or flying leads
  • Flexible threaded fitting or braze tube pressure connection and mounting options
Datasheet

Pressure Switches | Automatic Reset Pressure Switches

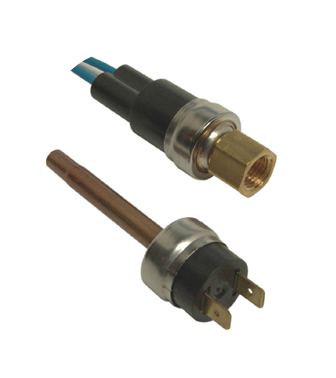

PS80     | Automatic Reset Pressure Switches

  • Custom Engineered Solutions
  • Hermetically Sealed Sensor
  • Environmentally Sealed Leads
  • Flexible Set Point Range
  • Fixed Set Points
  • Single Pole, Single Throw
  • Normally Open/Normally Closed
  • Historically Proven Reliability
Datasheet
